本系列第二章講述了如何通過氣流組織和盤管設計，選擇適當?shù)臏囟葋?lái)提供水溫度。本系列第三章講述了不同氣流組織對末端設備功率的影響，如何來優化末端設備的功率。本系列第四章講述了如何實施和運營大溫差系統（國內的相關資料可以參考《中國數據中心冷卻技術年度發展研究報告 2020》P124）中相關數據。本系列第五章講述了如何選擇冷水機組，保證冷水機組高效運行。本系列第六章講述了目前自然冷源利用的過度季節使用缺陷及海外項目對應的解決方案。
本系列第七章重點講述如何結合全年的氣象參數，來全面評價冷凍水系統相關技術的綜合應用效果。
下圖1為北京地區全年日干球溫度統計圖。從圖中可以看出，北京地區全年的干球溫度波動很大，全年氣象參數會影響到如下相關核心指標：
自然冷源的利用時長。
冷水機組的工作效率：氣溫越低，冷水機組工作效率越高。
冷卻塔的功率：冬季冷卻塔風機功率有明顯降低。
圖1：北京地區全年日干球溫度統計值

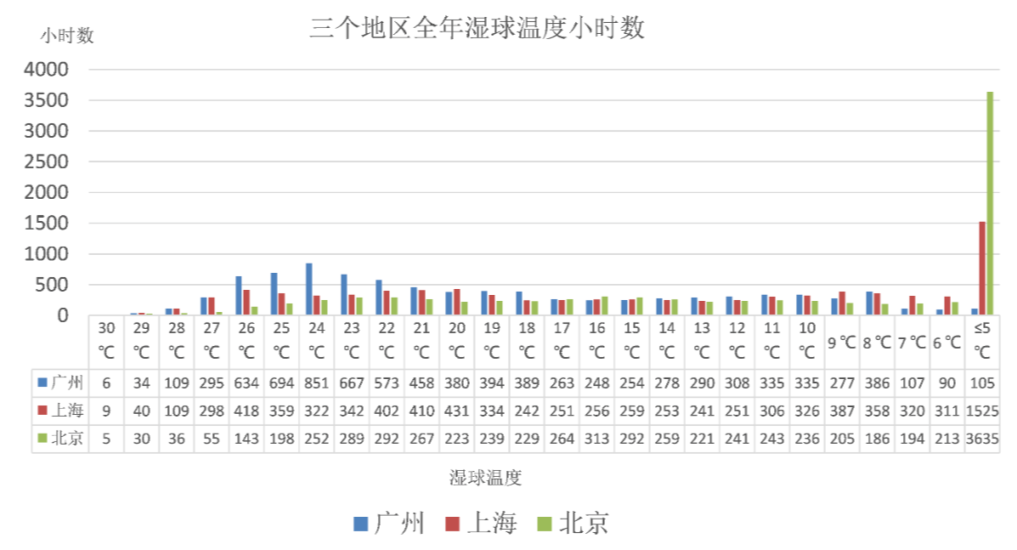

對于水冷系統而言，濕球溫度的影響比干球溫度的影響更加直接。全年能耗計算過程中，需要詳細統計全年的濕球溫度值來計算不同工況下的系統能耗，下圖2為中國三大地區的氣候濕球溫度小時數統計值：
圖2：廣州、北京、上海的全年濕球溫度與小時數的統計表
針對目前國內的常用工況，海外項目的整體的工況優化如下：
冷通道的溫度，國內外基本保持不變，維持在23~25℃溫度。
空調末端：增加空調末端的換熱面積。
1、可以提高供水溫度，從典型的15℃提高至18~20℃。
2、可以提高供回水溫差，從典型的6℃提高至8~10℃。
3、降低空調自身風阻力，降低末端風機功率。
4、降低末端空調水阻力，從原來的5~8米降低值3~8米。
降低空調系統的服務半徑，降低水泵的輸送距離。

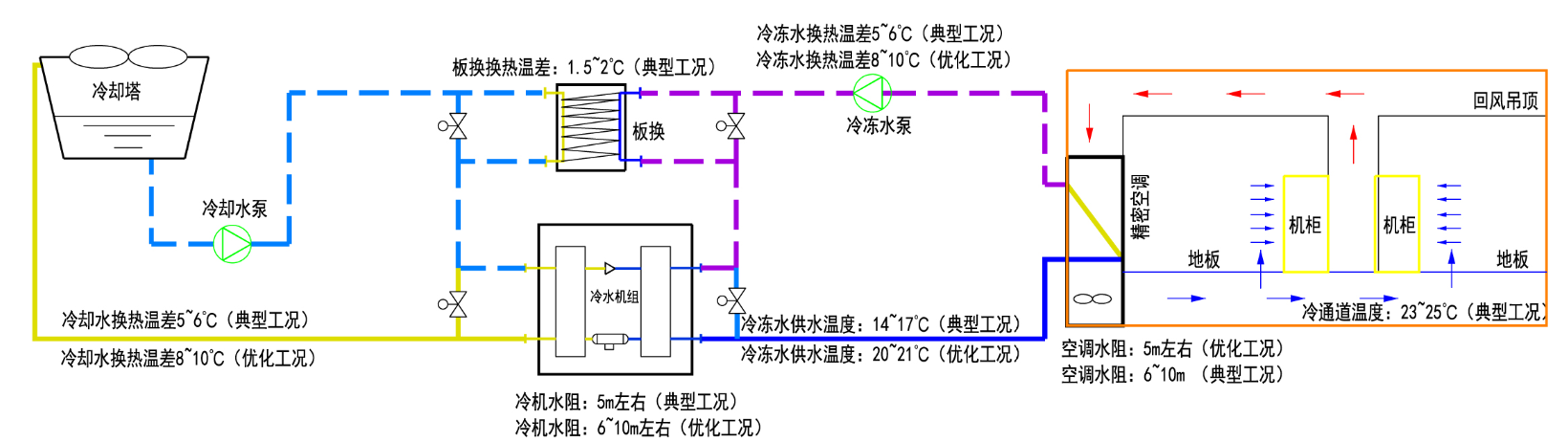

下圖3為相關的數據中心空調系統的優化示意圖：
圖3：數據中心空調系統優化示意圖

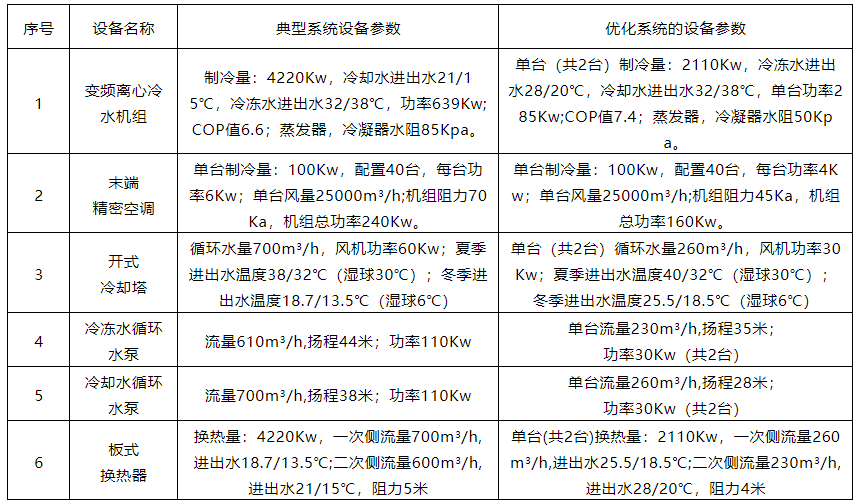

以目前數據中心常用的4220Kw（1200RT）制冷單元為例，其主要設備的能耗如下表所示：
根據上表設備能耗數據，結合數據中心所在地全年的氣象參數，可以計算出系統不同設備在不同濕球溫度下的功率值和能耗值，從而統計出制冷系統全年的CLF值。

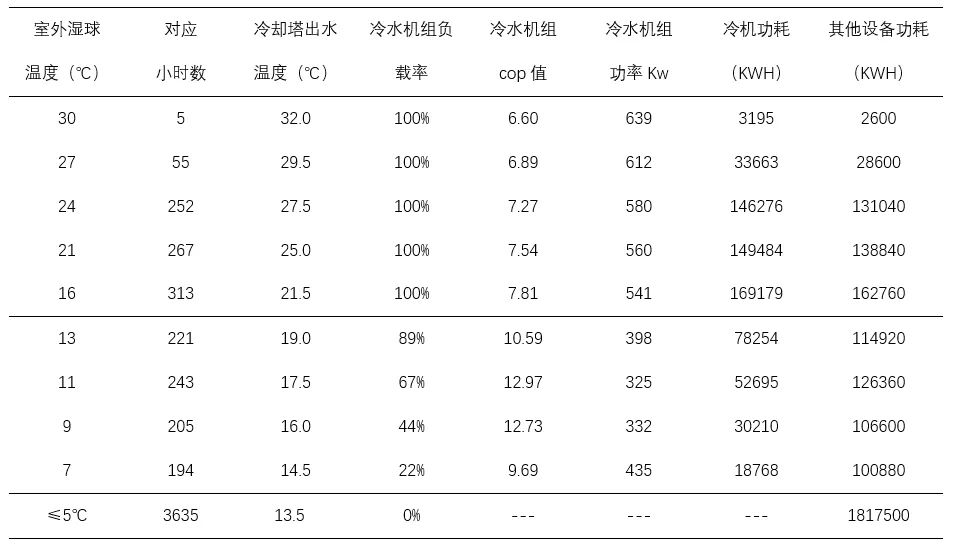

下表為北京地區 4220Kw（1200RT）制冷單元對應主要耗能設備在典型工況，部分濕球溫度下能耗參數計算表：
對典型工況進行優化后，下表為北京地區 4220Kw（1200RT）制冷單元對應主要耗能設備在優化工況，部分濕球溫度下能耗參數計算表：
備注：由于全年溫度值較多，本表僅列出了部分溫度參數下，數據中心空調系統各個設備對應的參數及能耗計算值。

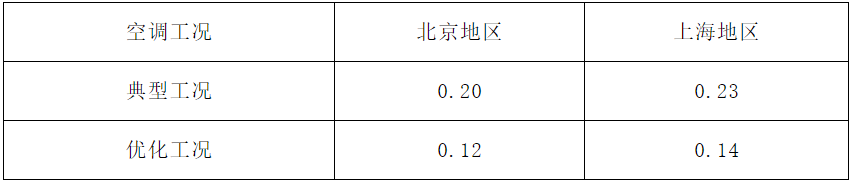

綜合計算制冷單元中冷水機組、水泵、冷卻塔、末端精密空調的全年功耗，然后除以制冷單元全年的制冷量，可以計算出不同地區空調系統在不同工況下的全年制冷系統，其計算值下表：

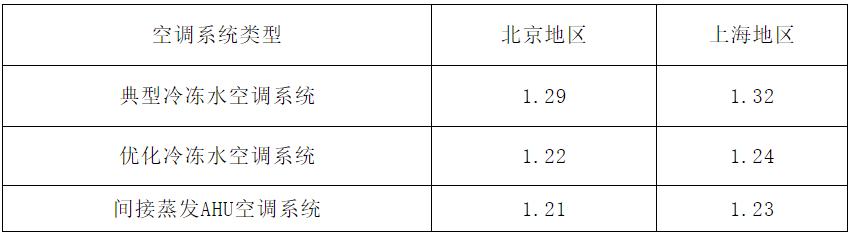

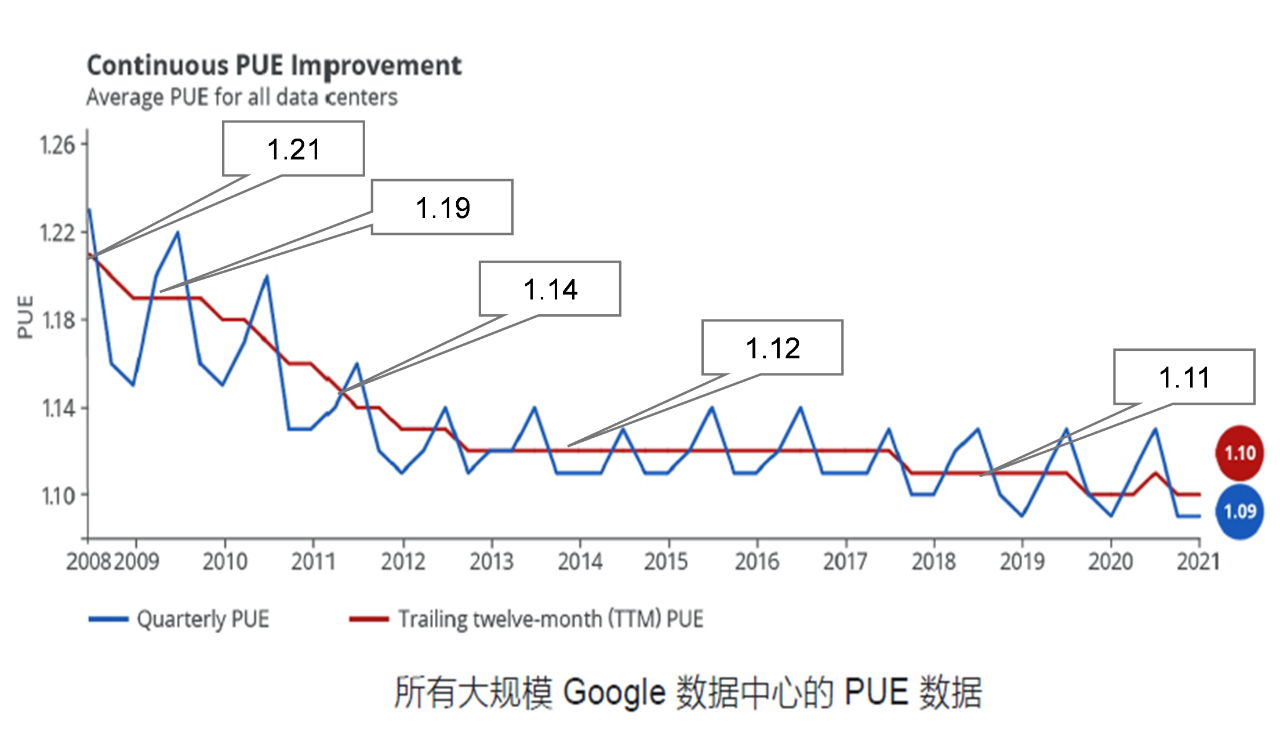

從上述計算可以得出：對于典型工況下的運行工況，進行適當優化，空調系統能耗有明顯降低。數據中心優化后的冷凍水系統與間接蒸發AHU系統相比PUE值如下表所示：
備注：其中供電及其他的因子按照0.1計算。
從上述計算結果分析，當對數據中心冷凍水空調系統各個設備進行適當優化后，通過完善控制系統來提高系統穩定性，增強系統流量、溫差、和冷量之間耦合，可以明顯降低空調系統的能耗，其全年能耗水平與間接蒸發AHU空調系統基本相當。
