電制冷運行邏輯
數據中心高可靠性要求是對數據中心冷源BA系統提出新的挑戰。英灃特BA部門總結了目前國內外數據中心的運行邏輯，致力于數據中心控制系統的標準化。特此推出了數據中心冷源BA系統核心的標準控制點表、標準控制邏輯和標準控制動畫。
電制冷模式下的啟動邏輯示意圖：

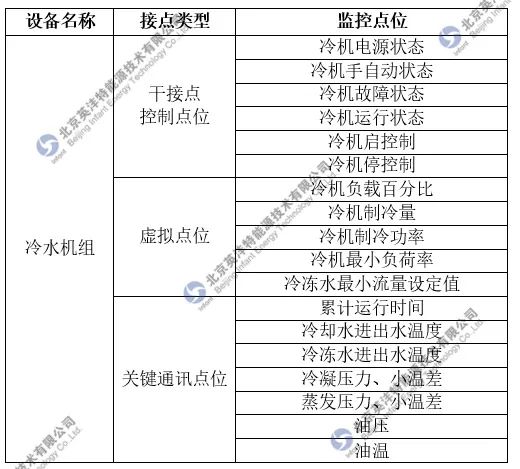

冷水機組的運行的控制核心點位：
電制冷模式運行下，冷水機組安全運行的核心：
1、離心冷水機組的負載率：設置熱氣旁通的冷水機組其負載率可以控制在20%；無熱氣旁通的冷水機組其冷水機組的負載率控制在30%。

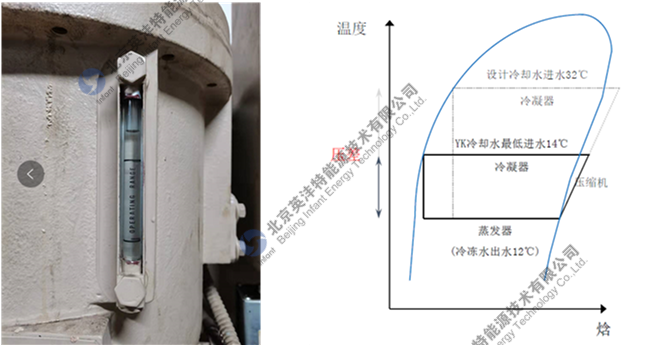

2、冷水機組的冷卻水進水溫度：
3、冷水機組流量：冷水機組流量不要低于設計流量的50%；正常情況下，冷水機組的設計流速為2~2.5m/s，當銅管的流速低于1m/s后，冷水機組會出現層流，銅管換熱會急劇惡化，造成冷水機組宕機事故。
電制冷模式運行下，系統安全運行核心：
1、快速回水閥的開啟/關閉：
系統啟動/停止過程中，會有部分回水（熱水）供應到末端，當末端的進水溫度超過22℃時，會造成冷通道的溫度超過27℃，從而造成冷通道溫度過熱報警。
快速水閥啟動時間設置點不合理（低于系統供水溫度3℃），會造成制冷單元的制冷量太小，從而造成冷水機組會快速宕機。
2、系統啟動過程中，設備（水泵、冷塔）的啟動命令和設備的運行信號命令，由于屬于強電連鎖控制，信號反饋特別快。在收到設備運行命令后，需要有延長30s才能啟動冷水機組。
3、系統停止過程中，收到冷水機組停止運行的信號后，需要繼續運行水泵約3min，此時保證冷水機組的壓縮機在緩慢減載。
4、系統停止過程中，收到水泵停止運行信號后，需要延遲2min，然后關閉閥門至夏季狀態，此時2min內：水泵由于慣性進行運行，突然關閉閥門會有水錘產生。
本文僅供大家學習參考，不得用于任何商業用途，文章內容未經英灃特書面授權，請勿轉載。
