預冷模式運行邏輯

為了應對數據中心高可靠性運行需求，英灃特BA部門總結了目前國內外數據中心的運行邏輯，致力于數據中心控制系統的標準化，特此隆重推出數據中心冷源BA系統核心的標準控制點表、標準控制邏輯和標準控制動畫。本次標準化運行邏輯主要分析預冷模式下，系統安全運行的重難點。

數據中心預冷模式運行過程中，為了充分的利用自然冷源，一個特別重要的設備就是需要控制冷卻塔臺數的啟停。下圖為冷卻塔運行過程中，其風機的運行控制邏輯和臺數的控制邏輯：

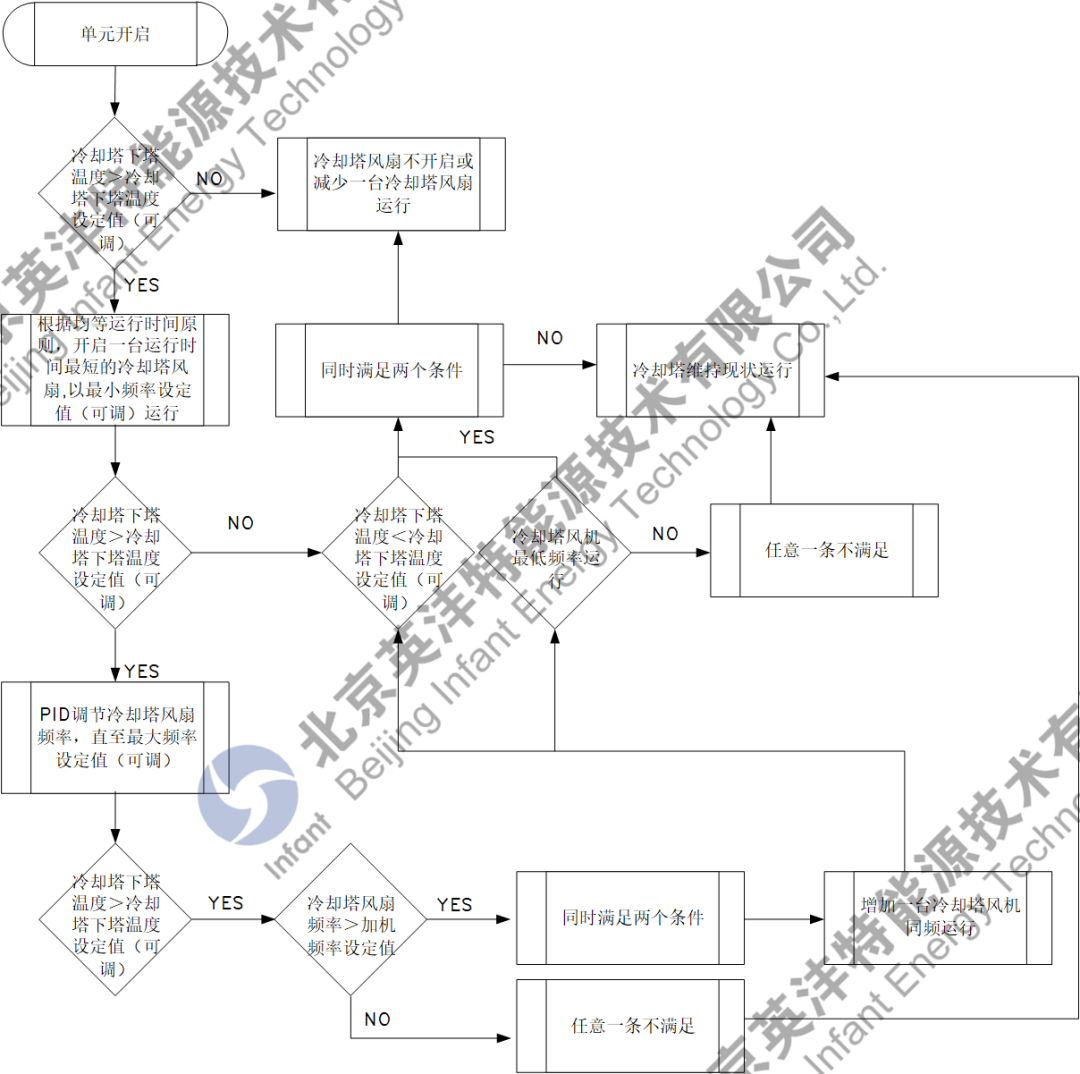

冷卻塔邏輯示意圖

其中冷卻塔的運行的控制核心點位

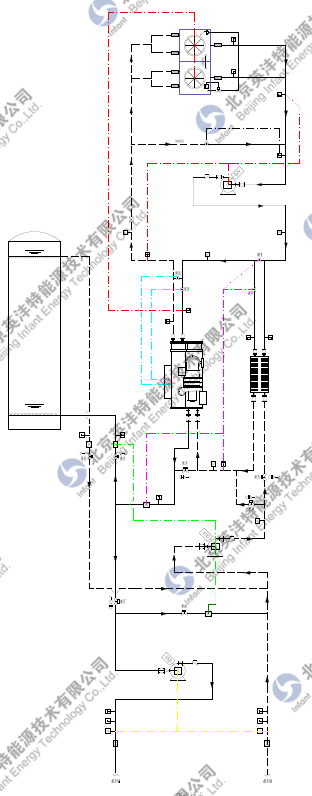

預冷模式的控制示意圖如下所示

以常規的冷凍水進出水溫設計15/21℃為例，對預冷模式的安全控制進行說明：

冷卻塔控制邏輯：

冷卻塔控制冷水機組的進水溫度，一般設計在18℃，具體是否滿足要求，需要根據現場實際情況確定。正常的情況下，為了保證冷水機機組正常運行，廠家一般推薦冷卻水的最低進水溫度高于冷凍水出水溫度約2℃。

冷水機組負荷控制邏輯：

通過板式換熱器冷卻側的兩個電動蝶閥，控制冷水機組的進水溫度，保證冷水機組的負載率比低于40%。（york機組，現場觀察可以保證在30%，需要現場確定，觀察油位和油壓。）

冷水機組的冷凝壓力控制：

當冷水機組的出水溫度（15℃）保持不變的情況下，一般控制冷凝器的壓力值在500KPa左右，核心還是觀察油位。

冷卻水泵頻率控制邏輯：

控制冷水機組的供回水溫度，控制設定值為5℃，具體溫差值設定多少度最節能，后續相關文章進行分析。

冷凍水泵控制邏輯：

冷凍水泵過度季節始終經過板式換熱器，冷凍水泵的頻率鎖定蓄冷罐的流量，約50m3/h，和夏季控制邏輯保持一致。

板式換熱器冷卻側電動閥（2個）控制邏輯：

• 板換冷卻側電動蝶閥控制邏輯：開度之和100%進行互相連鎖控制。

• 冷卻塔的下塔溫度大于或者等于系統回水溫度。冷卻水側關閉板換進水閥，開啟板換旁通閥，冷卻水不參與板換預冷。

• 冷卻塔的下塔溫度小于系統回水溫度。通過電動閥門開啟開度，控制冷水機組的冷凍水進水溫度，保證冷水機組的負載率為40%（可調）。

冷水機組冷卻側電動閥（2個）控制邏輯：

• 冷水機組冷卻側電動蝶閥控制邏輯：開度之和100%進行互相連鎖控制。

• 通過電動閥門開啟開度，控制冷水機組的冷凝壓力，控制壓力約500KPa（可調）。

二次泵控制邏輯：

根據末端最不利點壓差，控制二次泵頻率。

系統預冷模式下，安全控制的核心：

• 冷水機組的冷凝壓力：來保證系統的回油，若冷水機組的回油不暢，會導致冷水機組突然宕機。

• 冷水機組的負載率：冷水機組的負載率也會影響到冷水機組的最低冷卻水溫，最低負載率的值需要現場觀察確定。

• 冷卻塔的下塔溫度：夜間氣溫降低時，需要嚴格控制冷卻塔的下塔溫度值最低值。

• 板式換熱器冷卻側調節閥：白天氣溫上升時，會遇到冷卻塔下塔溫度高于系統的回水溫度，需要對閥門進行切換。

本文僅供大家學習參考，不得用于任何商業用途，文章內容未經英灃特書面授權，請勿轉載。
